SIT1169Q Mini SBC 應用概述

發布日期：2025-08-12發布者：芯力特 分享到:

1、Mini SBC簡介

Mini SBC (Mini System Basis Chip) 是一種小型化的系統基礎芯片。SIT1169Q系列產品集成了兩路LDO，VCC1具有3.3V或5V輸出電壓、250mA輸出電流能力，支持外部PNP晶體管擴展輔助散熱，防止器件過熱，提高SBC在高溫或大功率負載下工作能力，主要用于微控制器系統供電。VCC2/VEXT具有5V 輸出電壓、100mA輸出電流的能力（VEXT具備離板供電能力）。集成了高速CAN收發器，可支持5Mbps的CAN FD通信。集成了獨立看門狗電路，支持超時模式、窗口模式以及自動模式。集成了系統管理模塊，支持SPI接口，支持LIMP（跛行輸出）、支持局域網絡管理功能（Partial Network），支持雙向復位管理功能。

其具有尺寸小巧、功能集成度高、超低功耗、可靠性高及靈活性強等特點，支持汽車電子、工業控制、物聯網、網絡通信等各類領域。SIT1169Q內部功能框圖如圖1-1所示。

圖1-1：SIT1169Q功能框圖

2、SIT1169Q的功能及特點

SIT1169Q是芯力特研發的集成了雙路LDO、CAN FD 收發器、看門狗、系統管理等模塊的小型化的系統基礎芯片，主要功能有：

?符合 ISO 11898-2:2016標準；

?符合AEC-Q100車規級產品認證；

?工作結溫，-40℃ 至 +150℃；

?支持VCC1 LDO 3.3V/5V輸出可選，可提供高達 250mA 電流，支持外置PNP擴展，精度為±2%;

?支持VCC2/VEXT LDO5V輸出100mA，VCC2可用于CAN或外部傳感器供電,VEXT可支持離板供電。

?擁有超低功耗睡眠模式以及待機模式，支持遠程喚醒功能（支持CAN局部網絡管理）以及本地喚醒功能，可通過SPI獲取喚醒源；

?支持5Mbit/s 的CAN FD數據傳輸；

?內置看門狗，支持超時模式、窗口模式以及自動模式；

?支持LIMP（跛行輸出），可通過SPI讀取錯誤事件、系統事件；

?支持過溫警告和關閉；

?內置MTP，支持用戶進行可選功能配置，循環壽命超過200次；

?支持雙向復位管理；

?總線端口±58V 耐壓；

?DFN20 3.5mm * 5.5mm 封裝，具有改進的自動光學檢測（AOI）能力；

3、SIT1169Q封裝及引腳功能

   SIT1169Q封裝對應的引腳功能如下圖2-1及表1-1所示。

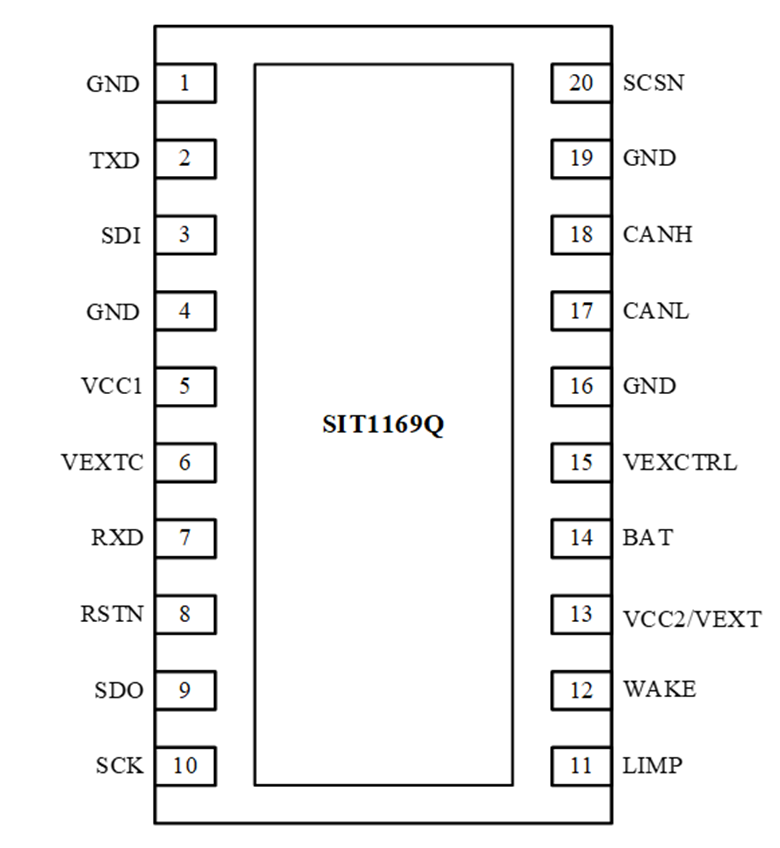

圖2-1：SIT1169Q引腳定義及功能

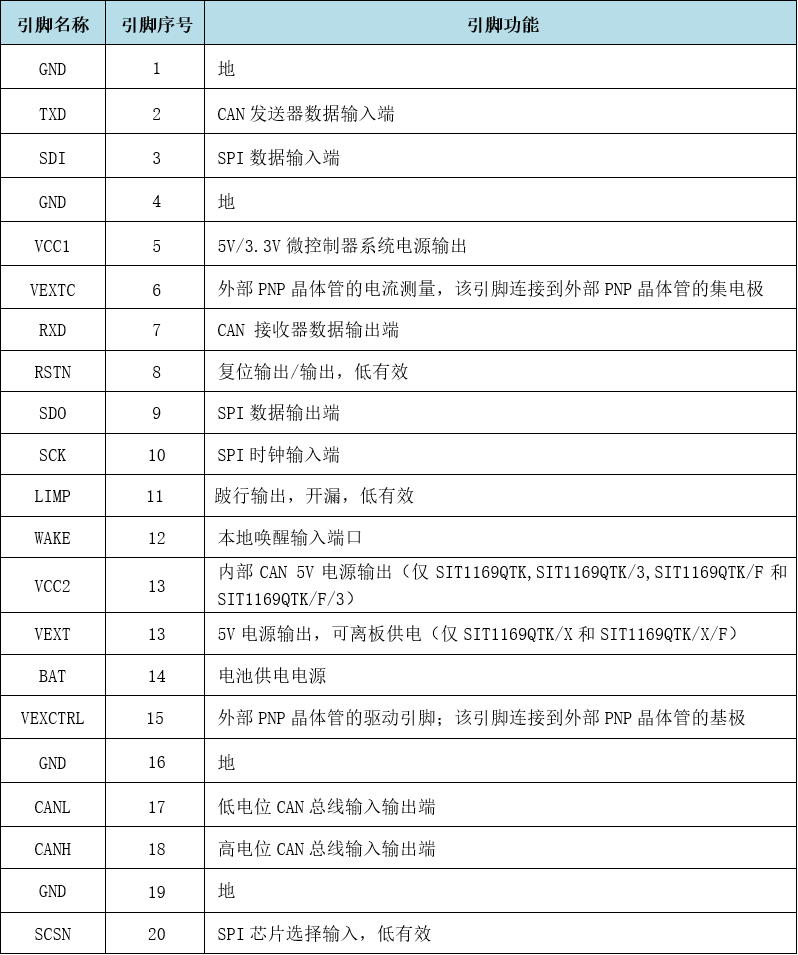

表1-1 SIT1169Q引腳功能

4、SIT1169Q典型應用系統

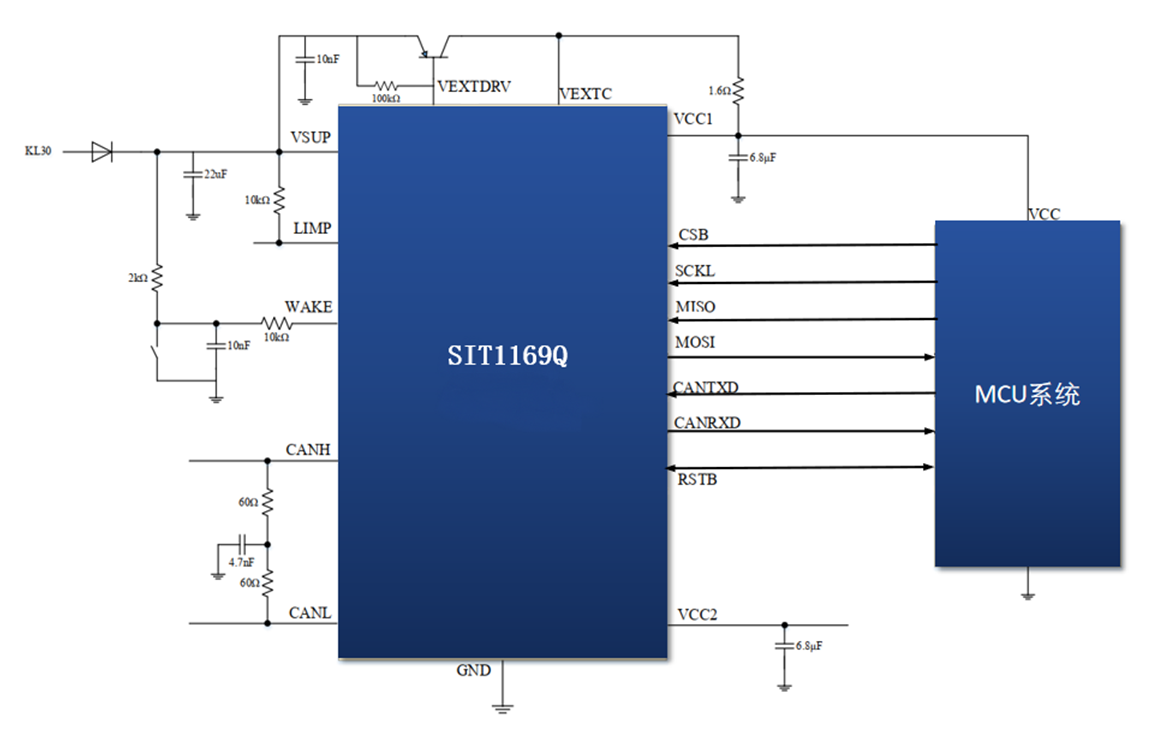

圖3-1：SIT1169Q典型應用系統框圖
