CDC-1000全液壓動力頭1000米水井鉆機

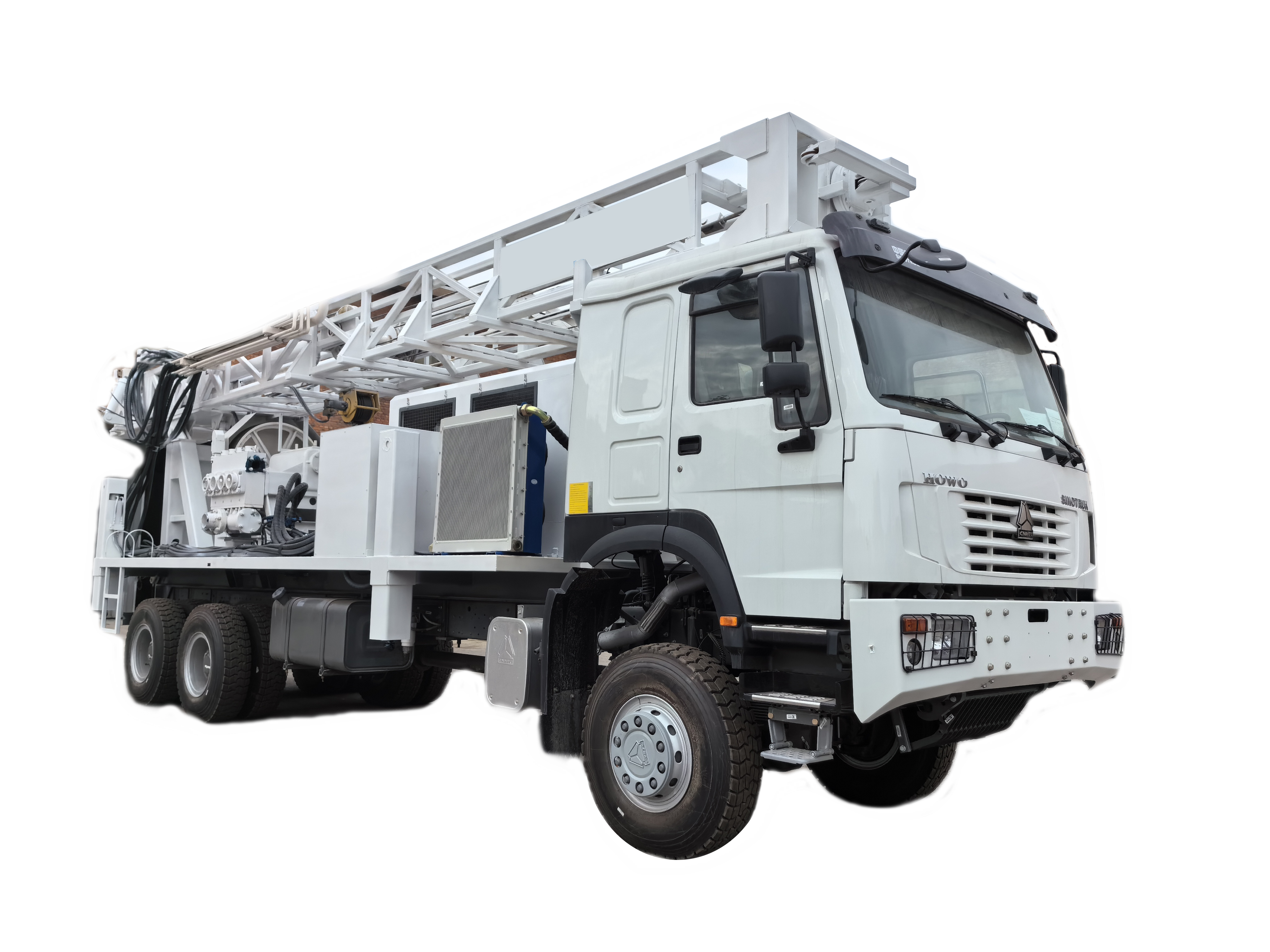

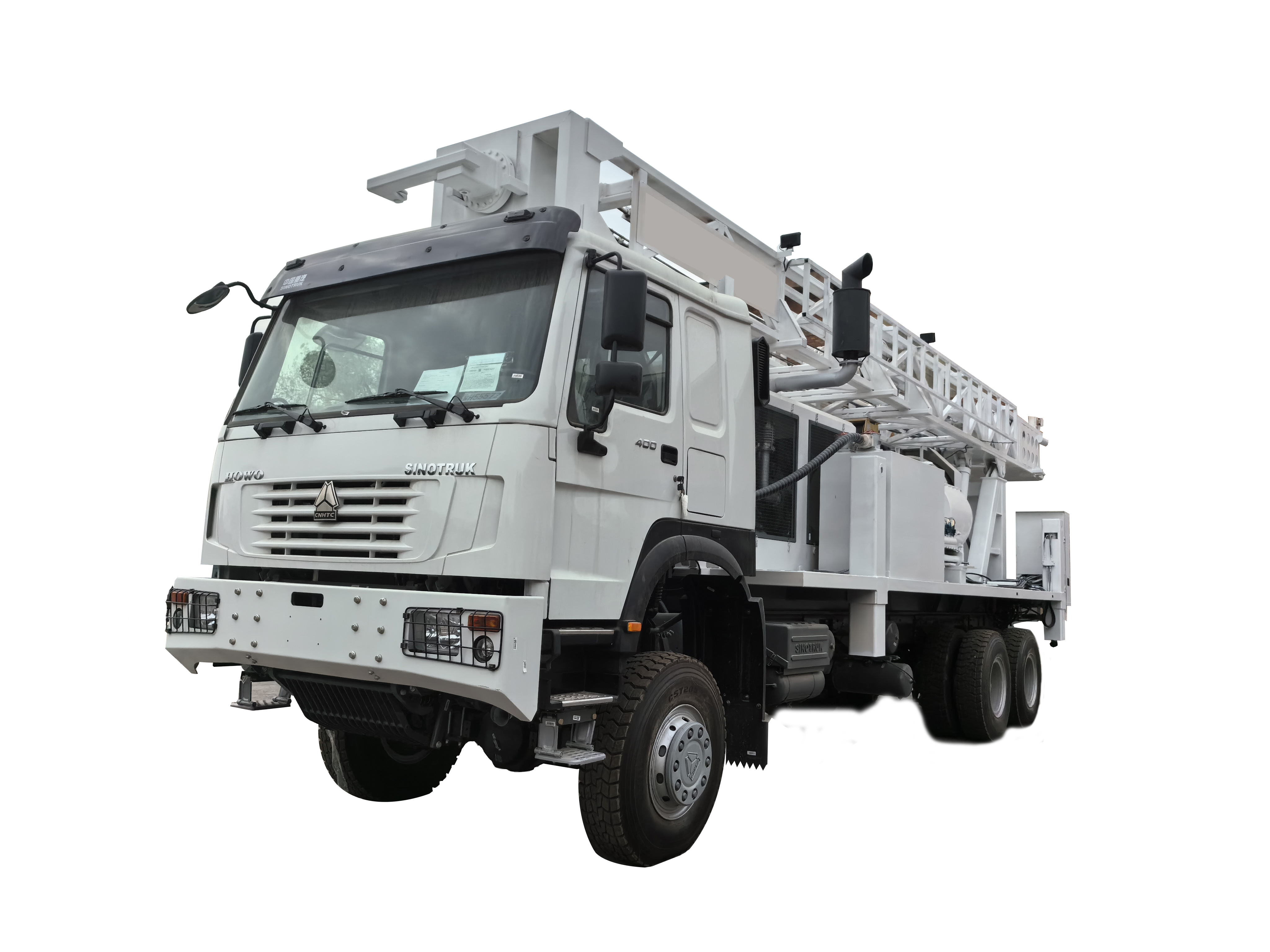

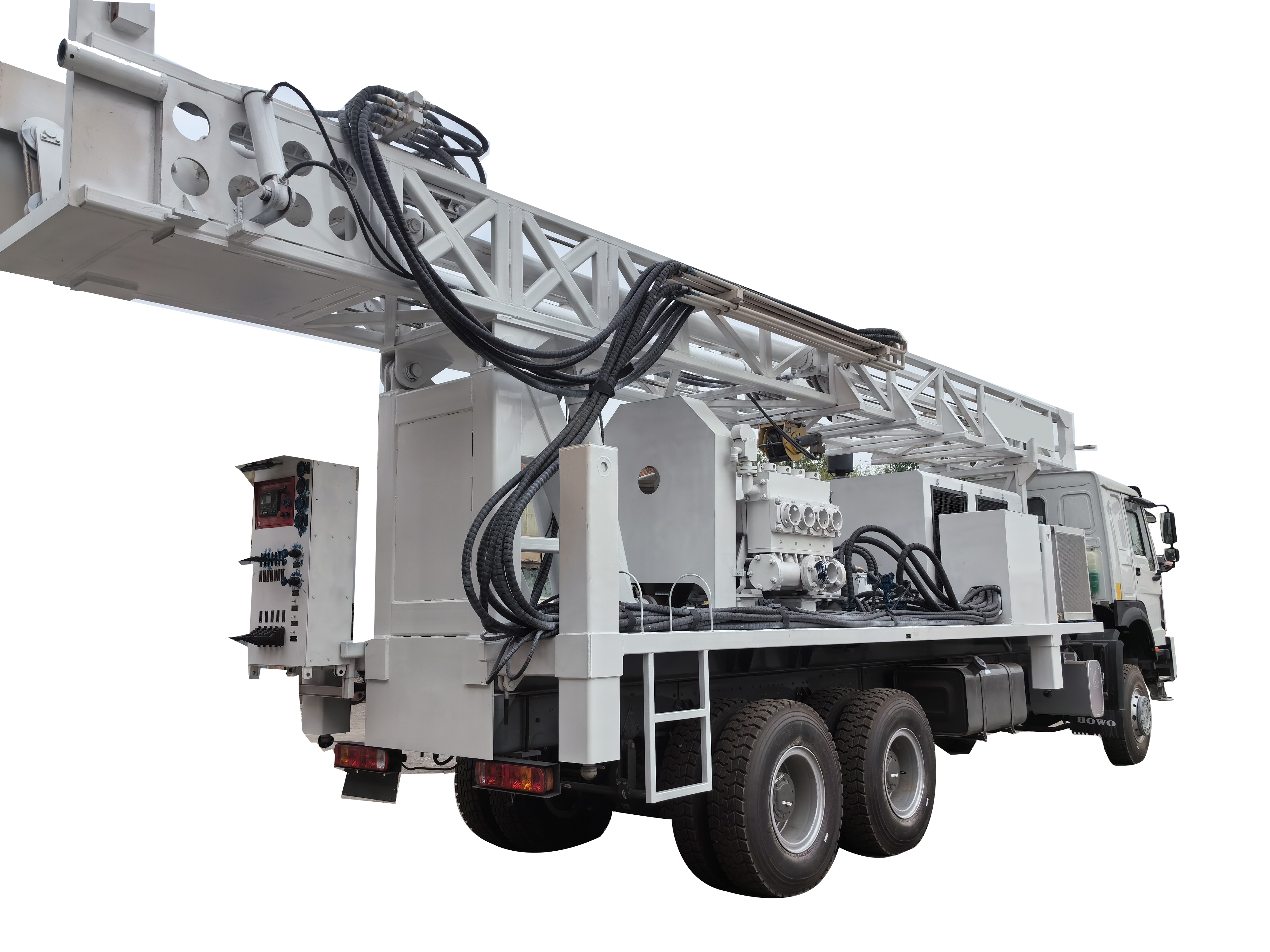

CDC-1000 型液壓動力頭車載式水井鉆機，是車裝回轉鉆機。其主要部件均安裝在HOWO6×6汽車底盤上，另外加裝單獨柴油機作為動力，該鉆機以空氣正循環和泥漿正循環為主要鉆進方式，配備適當裝置，可實現反循環鉆進、空氣潛孔錘鉆進。配備了加減壓裝置，顯著提高了鉆井效率，1000米鉆機采用全液壓控制。
|
機型 |
CDC-1000型 | ||||||
| 外形尺寸 | 12500×2500×4500mm | ||||||
| 整機全重 (t) | 32 | ||||||
| 乘員/作業人員 (名) | 2 | ||||||
| 最高行駛速度（Km/h） | 90 | ||||||
| 基礎車 | HOWO | ||||||
| 驅動方式 | 6×6 | ||||||
|
鉆 機 |
鉆進能力 |
孔徑 ） |
600 | ||||
|
深度 |
1000 | ||||||
| 動力Power | 型號 | WEICHAI | |||||
|
功率（kw/rpm） |
353/2300 | ||||||
| 鉆桿Drill rod |
孔內鉆桿 |
φ89×9000 | |||||
|
動力頭 |
動力頭轉速rpm |
0~130rpm | |||||
|
扭矩Nm |
15600 | ||||||
|
給進機構 |
行程m |
6.8m | |||||
|
最大提升力（kN） |
370 | ||||||
|
提升速度m/s |
0～2.6m/s | ||||||
|
最大給進力（kN） |
150 | ||||||
|
泥漿泵 |
型號 | BW1500 | |||||
|
壓力(MPa) |
12 | ||||||
|
最大排量(l/min) |
1500 | ||||||
| 鉆塔 |
負荷 |
60 | |||||
|
有效高度 |
9.5 | ||||||
