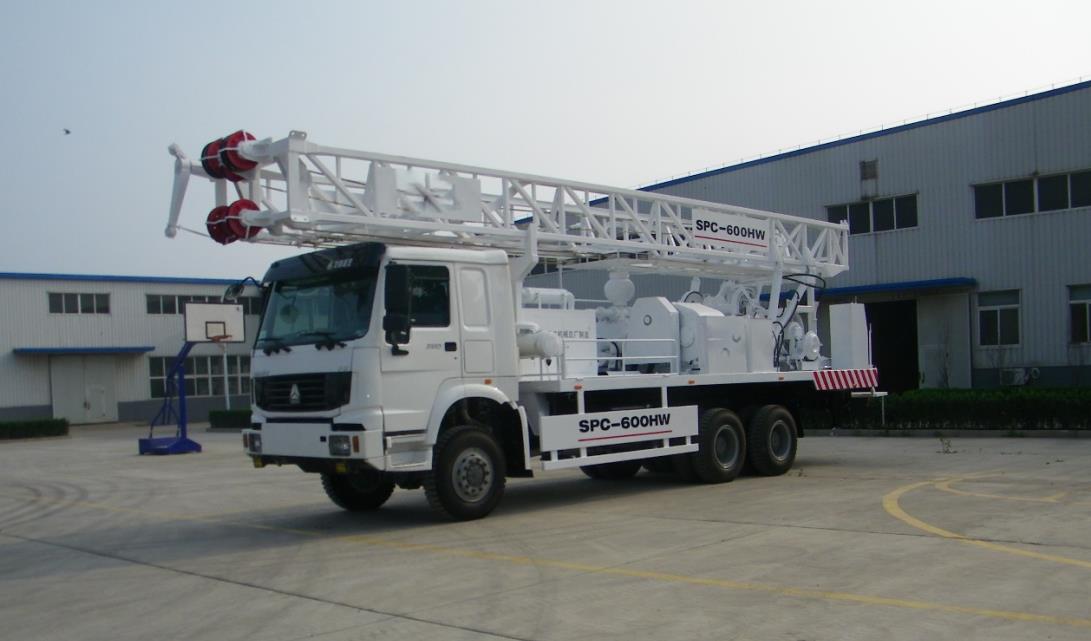

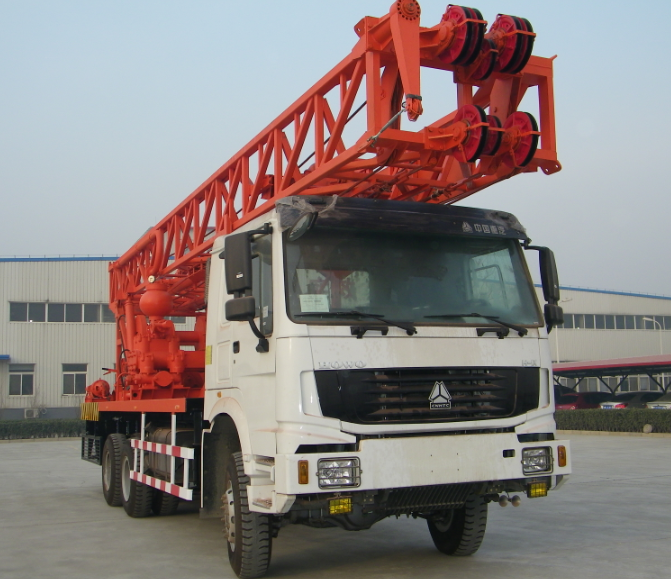

SPC-600HW型鉆機車是車裝回轉鉆進鉆機。所有部件(包括柴油機、傳動箱、變速箱、轉盤、卷揚機、雙液壓缸─鋼繩給進機構、鉆塔、泥漿泵等)均裝在載重汽車上,鉆機的主傳動為機械傳動;操縱機構中大部分為液壓操縱,其余是機械操縱。

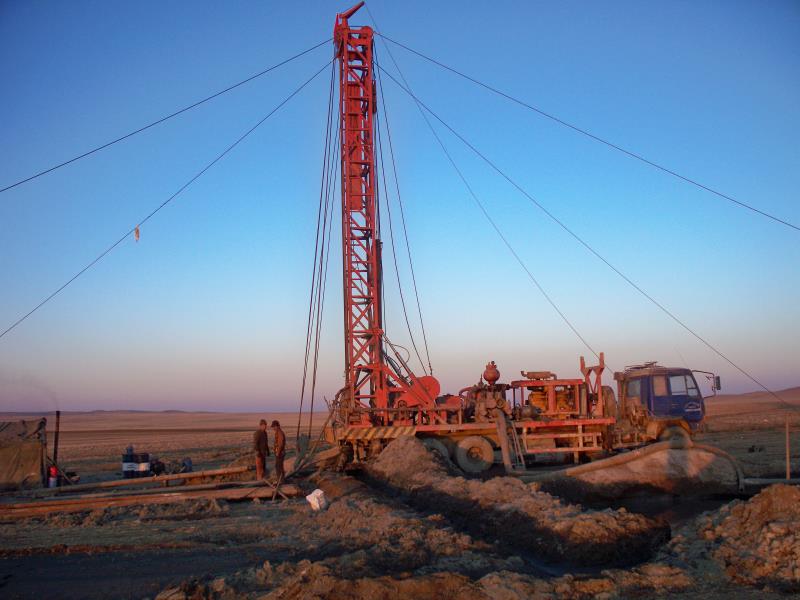

鉆機以轉盤回轉---泥漿正循環鉆進為主要鉆探方式;如配備適當鉆探工具,也可適應其它鉆探工藝方法,可在粘土、砂層、基巖等多種地層中鉆進。開孔初期可用加壓機構給鉆具加壓,實現加壓鉆進,以提高淺孔鉆進效率,隨著孔深的增加,當鉆具重量超過需要加給鉆具的壓力時,可實行減壓鉆進。
|
SPC-600HW 車載鉆機 |
||||
|
綜合概述 |
||||
|
鉆井深度：600M |
||||
|
A.承載底盤 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
A01 |
汽車底盤 |
工程車專用 |
生產廠家 |
|
|
B鉆塔、二層底盤 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
B01 |
鉆塔 |
桁架式 |
鉆塔負荷:60 噸
|
|
|
B02 |
二層底盤 |
連接鉆機和汽車底盤 |
支撐：四根液壓支腿油缸 |
|
|
C鉆機動力 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
C01 |
柴油機 |
濰柴 |
動力:144KW |
|
|
D.泥漿泵 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
D01 |
泥漿泵 |
BW1100/50 |
型式：雙缸往復雙作用活塞泵 |
|
|
D02 |
配套 水管 |
整套 |
排水管內徑：3' |
|
|
E卷揚 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
E01 |
主卷揚 |
|
單繩拉力：7T |
|
|
E02 |
副卷揚 |
|
單繩拉力：7T |
|
|
E03 |
工具 卷揚 |
|
單繩拉力：3T |
|
|
F.旋轉形式 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
F01 |
轉盤 |
CT-1 |
扭矩：NM |
|
|
G.操作系統 |
||||
|
代號 |
名稱 |
規格 |
參數 |
備注 |
|
G01 |
操縱箱 |
|
集成操作臺：起放鉆塔、支腿油缸、提升、下降、離合器、變速等、儀表：鉆具重量表、系統壓力表等 |
|
